國標線盤尺寸參考

發布時間：2024-01-09人氣：6909

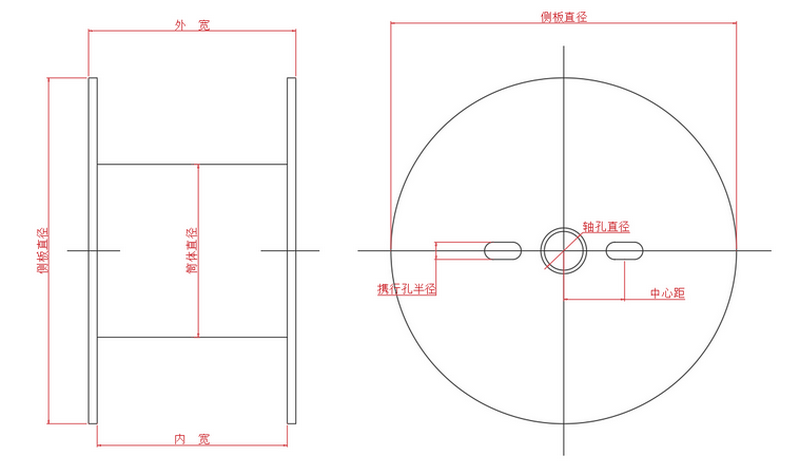

國標線盤尺寸參考:


型號	外徑D1	筒徑D2	內寬L2	外寬L1	中心孔D3	R	結構
PN250	250	100	180	210	25/30/37	7.5	PS/ABS
PN300	300	160	250	280	40	7.5	PS/ABS
PB300	300	217	270	290	125	Ф18	平板
PN315A	315	130	160	190	25/30/40	9	PS/ABS
PN315B	315	130	220	250	25/30/40	9	PS/ABS
PN350	350	160	250	290	30/40	9	PS/ABS
PN400A-1	400	200	121	155	40/56/70	10	ABS
PN400A-2	400	200	250	300	40/56/70	10	ABS
PN400A-3	400	200	265	300	40/56/70	10	ABS
PN400A-4	400	200	280	312	40/56/70	10	ABS
PN400B-1	400	200	250	290	40/56/70	10	ABS
PN400B-2	400	200	265	305	40/56/70	10	ABS
PN400B-3	400	200	280	320	40/56/70	10	ABS
PB400	400	217	250	270	70	Ф16	平板
PN500A-1	500	250	250	300	40/56/80	12.5	ABS
PN500A-2	500	250	280	320	40/56/80	12.5	ABS
PN500A-3	500	250	315	375	40/56/80	12.5	ABS
PN500B-1	500	250	250	300	40/56/80	12.5	ABS
PN500B-2	500	250	315	375	40/56/80	12.5	ABS
PN500C-1	500	250	250	305	40/56/80	12.5	ABS
PN500C-2	500	250	315	375	40/56/80	12.5	ABS
PN500D	500	320	200	250	40/56/80	12.5	ABS
PB500	500	217	300	320	70	Ф20	平板
PN630A-1	630	250	315	375	56/80	12.5	ABS
PN630A-2	630	250	415	475	56/80	12.5	ABS
PN630B-1	630	315	315	375	56/80	12.5	ABS
PN630B-2	630	315	415	475	56/80	12.5	ABS
PB630	630	357	400	475	125	Ф28	平板
PN800A-1	800	315	415	500	80/127	15	ABS
PN800A-2	800	400	500	600	80/127	15	ABS/瓦楞
PN800A-3	800	315	530	600	80/127	15	ABS
PB800	800	400	500	536	127	Ф40	平板
PN1000	1000	500	630	710	80/127	20	ABS
PN1000	1000	500	630	750	80/125	40*80	瓦楞
PN1250	1250	630	800	950	80/125	40*80	瓦楞
PN1400	1400	710	900	1060	80/125	70*130	瓦楞
PN1600	1600	800	1000	1180	80/125	70*130	瓦楞
PN1800	1800	1000	1120	1320	100/125	70*130	瓦楞
PN2000	2000	1120	1250	1500	125	70*131	瓦楞
